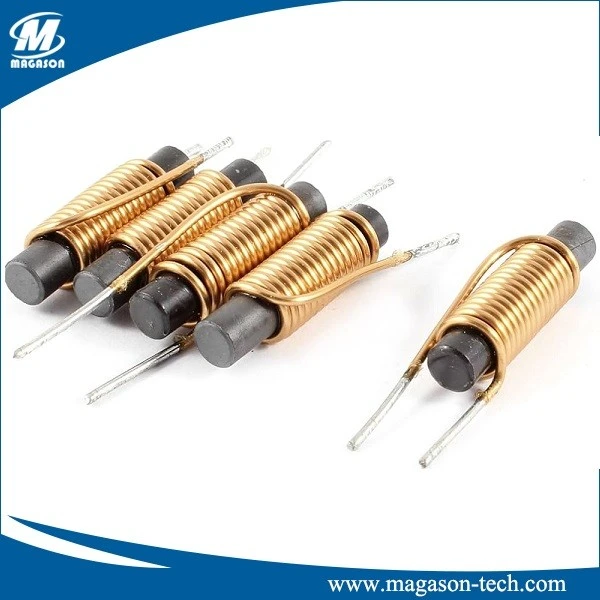

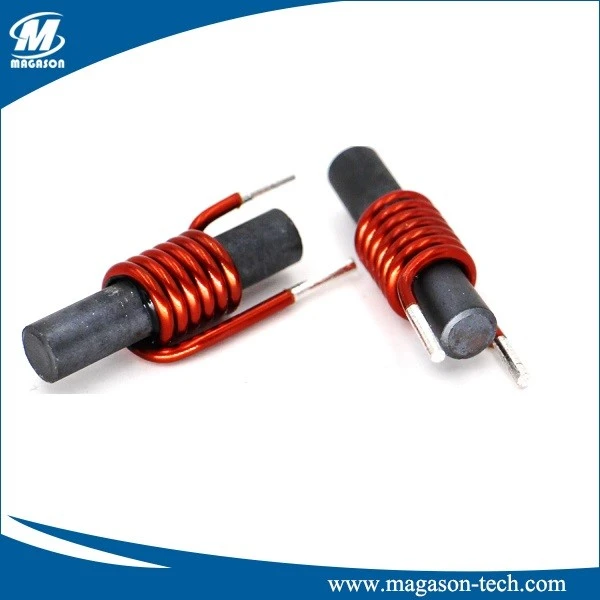

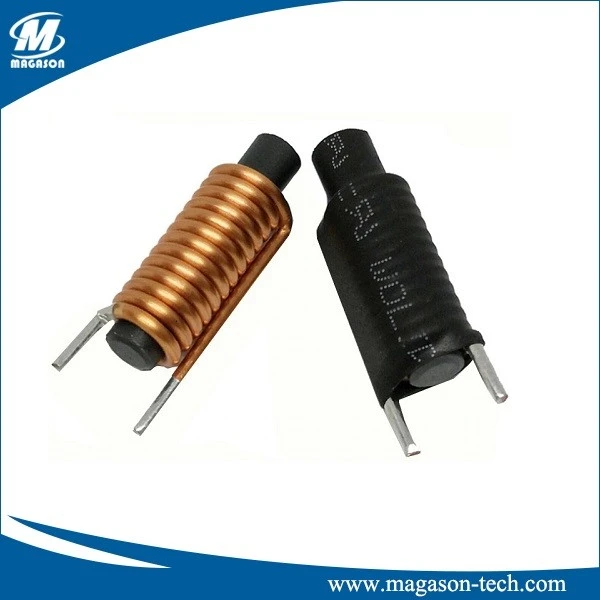

Rod Core Inductor utilitzat per bloquejar freqüències més altes mentre passa corrent continu (DC) i freqüències més baixes de corrent altern (AC) en un circuit elèctric. Un estrany sol consisteix en una bobina de filferro aïllat sovint enrotllat sobre un nucli magnètic, encara que alguns consisteixen en una "perla" en forma de rosquilla de material de ferrita enfilada a un cable. La impedància del choke augmenta amb la freqüència. La seva baixa resistència elèctrica passa tant CA com CC amb poca pèrdua de potència, però la seva reactància limita la quantitat de CA que passa.
Rod Core Inductor és àmpliament i popular en l'electrònica de l'automòbil, amb una mida petita, el principal avantatge és que és rendible, alta inductància i baixa pèrdua.
Rod Core Inductor es caracteritza per una alta estabilitat mecànica i un gran corrent de saturació. Es pot aplicar en condicions de treball dures, amb una temperatura de treball no superior a 150 graus.
|
Part Número |
L u H |
Prova Freqüència Mhz |
DCR mΩ Màx |
Irms Màx A |
Isat Màx A |
Dimensions | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| VARILLA0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| BARRO0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| BARRO{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| BARRO{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| VARILLA0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| BARRO0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| BARRO{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| BARRO{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| BARRO0425-120M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Característiques:
· Alta capacitat de corrent
·Disseny mecànic molt fiable
·Saturació magnètica molt alta
·Temperatura de funcionament fins a +150 graus
(temperatures més altes segons el perfil de la missió)
APLICACIONS COMUNS:
· Reguladors de commutació
·Motors
·Amplificadors de potència
· Fonts d'alimentació
·Filtratge de banda ampla
·Típic en VHF
Aplicació:
S'utilitza àmpliament en llums LED, adaptadors, balast elèctric, reguladors d'intensitat, fonts d'alimentació de commutació, aparells elèctrics, convertidor digital VCR/LCD, convertidor DC-DC
