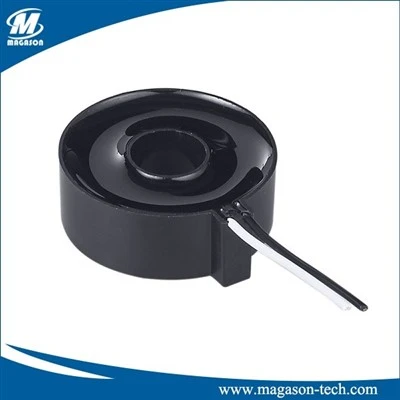

Transformador de corrent

Què és el transformador de corrent

Els transformadors de corrent són transformadors de mesura utilitzats per mesurar el corrent que passa pel circuit. La mesura directa de corrents elevats mitjançant instruments de mesura no només és costosa, sinó que també de vegades és molt perillosa i difícil. Per tant, el corrent que passa pel circuit s'ha de reduir a un determinat valor per poder mesurar-lo. El transformador de corrent connectat en sèrie al circuit redueix el camp magnètic creat pel corrent que passa pel circuit primari i el transfereix al segon circuit anomenat secundari. Gràcies al corrent cíclic que es produeix al circuit secundari, la quantitat de corrent que flueix al circuit primari es pot mesurar mitjançant el dispositiu de mesura connectat en paral·lel al bobinatge secundari.

Avantatges del transformador de corrent

Precisió Alta precisió:Els transformadors de corrent són coneguts per la seva precisió excepcional en la mesura de corrent. Proporcionen lectures fiables i precises fins i tot en condicions de càrrega variables.

Aïllament de seguretat:Els TC proporcionen aïllament elèctric entre el circuit primari (costat de corrent alta) i el circuit secundari (costat de corrent baixa). Aquest aïllament millora la seguretat evitant que els corrents elevats arribin als equips de mesura i monitorització.

Àmplia gamma d'aplicacions Versatilitat:Els transformadors de corrent són adequats per a una àmplia gamma d'aplicacions, des de la protecció d'equips elèctrics fins al control del consum d'energia en processos industrials i sistemes d'energies renovables.

Fiabilitat Durabilitat:Els TC són robusts i dissenyats per a un ús a llarg termini. Poden suportar condicions ambientals dures i continuar proporcionant mesures precises.

Fàcil instal·lació senzillesa:Els transformadors de corrent són relativament fàcils d'instal·lar i mantenir, cosa que els fa accessibles per a una àmplia gamma d'usuaris.

Productes més recents

Contacti amb nosaltres

Tel: +86-29-86364084
Mob: +86-15249297863
Email: sales@magason-tech.com
Afegeix: Sala #1901, Edifici No.D, Chanba Financer Centre, Núm.2566 JinQiao 2n Carretera, Chanba Districte, Xi'an Ciutat, Shaanxi Província.

Per què triar EUA

La nostra fàbrica

Shaanxi Magason-tech Electronics Co., Ltd, és un fabricant líder de components electrònics que integra R + D, producció i vendes.

El nostre certificat

Com a empresa ISO 9001:2000, estem estrictament en l'elecció del proveïdor de materials i totes les matèries primeres tenen certificació RoHs i CE.

El nostre producte

Els nostres productes principals inclouen transformador electrònic, inductor, nucli magnètic i bobina i transformador de corrent. I també Magason té bons recursos en diferents nuclis magnètics: nucli de ferrita Mn-Zn i Ni-Zn, nucli de pols de ferro, amorfasa i nucli nanocristal·lí.

El nostre servei

Un dels objectius bàsics de la nostra empresa és satisfer les necessitats del client. Estem compromesos amb el servei al client i oferir un alt grau de suport tècnic per garantir que el client, dissenyi i adquireixi posteriorment el millor producte per a la seva aplicació.

Tipus de transformadors de corrent

Transformadors de corrent de tipus bobinat
En un transformador de corrent de tipus bobinat, tant les bobines primàries com les secundàries s'enrotllen en un nucli. El nucli pot tenir forma de rectangle o anell format per acer o aliatge de níquel. Un nucli en forma de rectangle. En els transformadors de nucli tipus anell, la bobina de la secció secundària s'enrotlla sobre un nucli ferromagnètic. La bobina de la secció primària s'enrotlla al nucli exterior amb un aïllament adequat entre ambdós bobinatges. Els transformadors de corrent de tipus bobinat són més barats que els de barra, però no són tan precisos.

Transformador de corrent tipus barra
Un transformador de corrent de tipus barra no té bobinatge primari. El costat primari està format per un conductor tipus barra. La part secundària està formada per bobinatges enrotllats sobre un nucli circular que envolta el conductor de la barra primària. Un aïllant de paper es manté a la barra entre les seccions primària i secundària. Els segments primaris i secundaris estan ben empaquetats i la distància entre ells es manté petita per reduir les fuites de flux, permetent així mesures molt precises. Un transformador de corrent de barra pot suportar tensions de sobreintensitat forta. Aquest tipus de transformador es troba habitualment en instal·lacions on la tensió és de 25 kV o menys. Els transformadors de tipus barra són costosos en comparació amb els homòlegs de tipus bobinat, però donen resultats extremadament precisos a causa de les fuites de flux reduïdes.

Diferència entre el transformador de corrent i el transformador de tensió

Els transformadors de corrent i els transformadors de tensió són eines segures per mesurar corrents i tensions d'alt valor amb una precisió extrema. Es dóna la diferència entre transformadors de corrent i transformadors de tensió.

Base per a la comparació	Transformador de corrent	Transformador de tensió
Definició	Transforma un corrent d'entrada elevat en un corrent de sortida baix	Transforma la tensió d'entrada alta en una tensió de sortida baixa
Connexió	Connectat en sèrie amb l'instrument	Connectat en paral·lel amb l'instrument
Torns primaris i secundaris	Petit nombre de voltes primàries en comparació amb el de bobinat secundari	Gran nombre de voltes primàries en comparació amb la del bobinatge secundari
Construcció del nucli	Laminació d'acer al silici	Acer de primera qualitat que funciona a baixes densitats de flux
Corrent/tensió de línia completa	El bobinatge primari conté el corrent de línia completa	El bobinatge primari conté la tensió de línia completa
Tipus	Tipus de ferida i tipus barra	Tipus de potencial electromagnètic i capacitiu
Circuit obert al costat secundari	El bobinatge secundari d'un transformador de corrent no es pot deixar obert.	El bobinatge secundari d'un transformador de potencial es pot deixar obert.
Aplicacions	Mesura de corrent i relé de protecció de funcionament a la subestació	Mesura de tensió i funcionament del relé de protecció a la subestació

Quin és el principi de funcionament del transformador de corrent

Un transformador de corrent és un sensor utilitzat per mesurar el corrent a la xarxa. El principi de funcionament del transformador de corrent es basa en la llei de la inducció electromagnètica, és a dir, quan un corrent elèctric passa per un cable, es genera un camp magnètic. El transformador de corrent fa passar el cable provat a través d'una bobina i el nucli de ferro de la bobina està connectat a una bobina secundària. Quan el corrent passa pel cable provat, crea un camp magnètic al nucli, que es transmet a través del nucli i la bobina secundària.
La inducció electromagnètica a la bobina secundària produeix una tensió secundària proporcional al corrent del cable que es mesura. Normalment, hi ha una relació de transformador endollable a la bobina secundària, a través de la qual la tensió secundària es pot reduir a un valor de tensió dins d'un rang segur i després es transmet al dispositiu de mesura com a senyal de mesura.
Atès que el transformador de corrent només indueix un corrent a la bobina secundària i no està connectat directament al cable provat, el transformador de corrent pot proporcionar un mètode de mesura de corrent sense contacte mentre protegeix l'operador i l'equip de mesura. Per tant, els transformadors de corrent s'utilitzen àmpliament en sistemes elèctrics per mesurar el corrent, controlar l'estat i el funcionament de la xarxa elèctrica i protegir els equips elèctrics.

Com instal·lar un transformador de corrent

Confirmeu la mida adequada del TC
Abans de la instal·lació, és vital triar el CT de mida adequada per a la vostra aplicació. La mida adequada garanteix una mesura precisa del corrent. Per determinar la mida adequada del TC, tingueu en compte factors com ara el corrent màxim que s'ha de mesurar i la relació del TC. Consultar les directrius del fabricant i els enginyers elèctrics poden ajudar amb això.

Comproveu la polaritat del cable
La polaritat del cable és essencial per a una mesura precisa. Assegureu-vos que la direcció del flux de corrent coincideixi amb les marques del TC i els diagrames de cablejat proporcionats pel fabricant. Una polaritat incorrecta pot provocar lectures inexactes.

Comproveu l'orientació i la polaritat del TC
L'orientació i la polaritat del TC són importants. Assegureu-vos que el TC estigui ben orientat pel que fa al conductor que està mesurant. L'alineació adequada és essencial per a lectures precises i seguretat.

Assegureu-vos la col·locació del TC al conductor correcte
Col·loqueu el TC al voltant del conductor o cable correcte. Ha d'envoltar el conductor sense cap obstrucció ni espais d'aire. La col·locació adequada garanteix que el TC pugui mesurar amb precisió el corrent que flueix pel conductor.

Cables de plom CT Atenció
Presteu molta atenció als cables conductors del TC. Assegureu-vos que estiguin en bon estat, sense cap dany o desgast visible. Els cables danyats poden afectar el rendiment i la seguretat del TC.

Connecteu els cables CT als terminals d'entrada
Finalment, connecteu els cables del TC als terminals d'entrada de l'equip de monitorització o mesura. Seguiu les directrius del fabricant i els diagrames de cablejat per a les connexions adequades. Assegureu les connexions per evitar cables solts o desconnexions accidentals.

La instal·lació correcta del transformador de corrent és essencial per a la mesura precisa del corrent i la seguretat general del vostre sistema elèctric. Sempre heu de consultar les instruccions del fabricant i buscar assistència professional si cal. Seguint aquests passos, podeu garantir el bon funcionament del vostre TC i mantenir la integritat de les vostres mesures elèctriques.

Quins són els components estructurals d'un transformador de corrent

El transformador de corrent, un instrument de mesura elèctric comú, s'utilitza per mesurar el corrent d'alta tensió i convertir el corrent mesurat en un senyal que s'ajusta a la mida de corrent estàndard. La seva estructura principal inclou un nucli de ferro, bobinatge, camí de permeació magnètica i closca.
En primer lloc, el nucli de ferro és un dels components importants del transformador de corrent, generalment fet de material de ferro amb baixa permeabilitat magnètica. Aquesta part és capaç de crear un flux magnètic quan flueix el corrent i concentra l'efecte del corrent mesurat sobre el bobinatge, generant així una força electromotriu induïda.
En segon lloc, el bobinatge és un altre component bàsic del transformador de corrent. Un bobinatge és un conjunt de bobines enrotllades al voltant d'un nucli de ferro, a través del qual un corrent d'entrada a través d'un transformador de corrent genera un camp magnètic. A mesura que el camp magnètic canvia, aquesta part pot generar una força electromotriu induïda i emetre un senyal proporcional al corrent d'entrada.
A més, el camí del flux és una altra part important del transformador de corrent. Connecta el nucli i el bobinatge junts, al llarg del camí permeable, el flux magnètic pot fluir a través del bobinatge sense problemes. Aquesta peça sol estar feta de nucli de ferro o un altre material d'alta permeabilitat.
Finalment, la carcassa és la coberta protectora del transformador de corrent, que pot protegir l'interior del transformador de corrent d'interferències i danys externs. El tancament sol estar fet d'un material de tancament com ara plàstic o metall.

Quina és l'aplicació dels transformadors de corrent

Protecció i control en sistemes elèctrics

Els transformadors de corrent es poden utilitzar per mesurar corrents elevats i emetre senyals de corrent baix adequats per a sistemes de protecció i control. D'aquesta manera, es poden detectar problemes com ara sobrecàrrega de corrent, curtcircuits i fallades a terra en el sistema elèctric, i es poden prendre mesures a temps per evitar accidents.

Monitorització i mesura de potència

Els transformadors de corrent es poden utilitzar per mesurar el corrent i la potència en sistemes d'alimentació per a la mesura i el control de potència. Això és molt important per a les empreses elèctriques i els pot ajudar a entendre millor el funcionament del sistema elèctric, millorant així l'estabilitat i la fiabilitat del sistema elèctric.

Control d'automatització industrial

Els transformadors de corrent també s'utilitzen àmpliament en el control d'automatització industrial, com ara el control de motors, el control d'il·luminació, etc. Mitjançant la mesura del corrent, es pot realitzar el control i la supervisió d'equips com motors i il·luminació, millorant així l'eficiència i la qualitat de la producció industrial. .

Com triar el transformador de corrent

Els transformadors de corrent (TC) i els transformadors de tensió (VT), també coneguts com a transformadors potencials (PT), són components essencials en el disseny de molts sistemes d'alimentació, com ara la mesura d'energia, els relés de protecció i el control de la qualitat de l'energia. L'elecció del transformador adequat és fonamental per garantir la precisió i la fiabilitat d'aquests sistemes.

Classe de precisió:El primer criteri a considerar és la classe de precisió del transformador. Això determina el nivell de precisió que pot proporcionar el transformador en diferents condicions de funcionament. La Comissió Electrotècnica Internacional (IEC) ha definit diverses classes de precisió, que van des de {{0}},1 a 10, sent 0,1 la més precisa. La classe de precisió ve determinada per la capacitat del TC o VT de mantenir un nivell d'error específic en el senyal de sortida en condicions especificades.

Rang de freqüència:El següent factor a tenir en compte és el rang de freqüència de l'aplicació. Això determinarà el material bàsic i l'estructura de bobinatge que s'utilitzarà. Els TC i VT dissenyats per a aplicacions de baixa freqüència solen tenir nuclis fets d'acer de silici laminat, mentre que els dissenyats per a aplicacions d'alta freqüència poden tenir nuclis fets de ferrita o ferro en pols. A més, l'estructura de bobinatge s'ha de dissenyar per minimitzar la capacitat i la inductància paràsits.

Ratio i càrrega:La relació i la càrrega del transformador també són consideracions importants. La relació determina la relació entre els corrents o voltatges primaris i secundaris, mentre que la càrrega determina la càrrega màxima que pot suportar el transformador sense distorsionar el senyal de sortida. La relació i la càrrega s'han de seleccionar acuradament per garantir que el transformador pugui proporcionar mesures precises i fiables en totes les condicions de funcionament.

Nivell d'aïllament:El nivell d'aïllament del transformador és una altra consideració important. Això determina la tensió màxima que pot suportar el transformador sense avaria. El nivell d'aïllament s'ha de triar en funció de la tensió màxima del sistema i de les condicions de sobretensió previstes.

Condicions ambientals:L'últim factor a tenir en compte són les condicions ambientals a les quals estarà exposat el transformador. Això inclou factors com la temperatura, la humitat, l'altitud i la vibració. Els TC i VT dissenyats per a entorns exteriors o durs han de ser capaços de suportar temperatures extremes, humitat i altres tensions ambientals.

Quins són els diferents materials utilitzats en els transformadors de corrent

Hi ha diversos tipus de materials que s'utilitzen en els transformadors de corrent. A continuació es mostren alguns d'ells que es troben habitualment.

Acer amorf
Aquesta elecció popular permet la creació dels nuclis magnètics perfectes al transformador. Les cintes metàl·liques fines s'utilitzen juntes per reduir els corrents de Foucault. Aquesta és una bona i eficient opció que s'utilitza en els transformadors de corrent actual.

Nucli de ferro sòlid
Aquests nuclis són bons si voleu augmentar el flux magnètic mantenint el camp magnètic sense augmentar el ferro. S'utilitza en diversos transformadors; tanmateix, no es suggereixen per als que s'utilitzen per a electrodomèstics de CA.

Nucli del transformador anocristal·lí
El nucli del transformador nanocristal·lí és un dels materials més adequats que es poden utilitzar per a un transformador de corrent. Aquest nucli està fet amb un o més materials en nanovalor. Són excel·lents per als transformadors de corrent a causa dels fantàstics beneficis que podeu obtenir amb aquest material.

Preguntes freqüents

P: Què és el transformador de corrent?

R: Els transformadors de corrent són les unitats de detecció de corrent del sistema elèctric i s'utilitzen en estacions de generació, subestacions elèctriques i en la distribució d'energia elèctrica industrial i comercial.

P: Per a què serveixen TC i PT?

R: CT i PT són dispositius de mesura utilitzats per mesurar corrents i tensions. S'utilitzen quan s'utilitzen grans quantitats de corrents i tensions. El paper de CT i PT és reduir el corrent elevat i l'alta tensió a un paràmetre.

P: Quina diferència hi ha entre CT i transformador normal?

R: Un TC redueix els senyals de corrent amb finalitats de mesura, mentre que un PT redueix els valors d'alta tensió a més baixos. Els transformadors estan dissenyats per mesurar si els sistemes d'alimentació són precisos i segurs. A més, el transformador CT i PT redueix el corrent i la tensió d'alt a baix valor.

P: Un transformador de corrent és AC o DC?

R: Així, la sortida del transformador dóna corrent altern (CA) no corrent continu (CC). P. Un transformador està dissenyat per convertir una tensió de CA de 220 V en una tensió de CA de 12 V.

P: Per què significa ràtio CT 100/5?

R: Un TC de relació 100/5 significa que el corrent primari és 20 vegades més gran que el corrent secundari. Quan flueixen 100 amperes al conductor primari, es produiran 5 amperes que flueixen al bobinatge secundari.

P: Què passa si s'inverteix la polaritat del TC?

R: Si s'utilitza el transformador de corrent amb connexió en estrella incompleta, si la polaritat de qualsevol fase s'inverteix, el corrent d'una fase (generalment la fase mitjana) del transformador de corrent no connectat serà diverses vegades més gran que la d'altres fases.

P: Quina és la funció del CT?

R: S'utilitza un transformador de corrent (TC) per mesurar el corrent d'un altre circuit. Els TC s'utilitzen a tot el món per controlar línies d'alta tensió a les xarxes elèctriques nacionals. Un TC està dissenyat per produir un corrent altern al seu bobinat secundari que és proporcional al corrent que està mesurant al seu primari.

P: El CT és un transformador augmentador?

R: El transformador de corrent ( CT ), és un tipus de transformador d'instrument que està dissenyat per produir un corrent altern en el seu bobinatge secundari que és proporcional al corrent que es mesura al seu primari.

P: Per què el CT és secundari 1A o 5A?

R: El secundari 5A s'utilitza quan els instruments o relés estan a prop del transformador, és a dir, a menys de 10 m (30 peus). – Es selecciona preferentment 1 A secundari quan la distància entre el transformador de corrent i el transformador d'instrument o el relé és superior a 10 m (30 peus).

P: Què és P1 i P2 en un transformador de corrent?

R: Per identificar l'orientació correcta d'instal·lació d'un transformador de corrent, determineu la direcció del flux d'energia al cable que esteu mesurant. P1 indica el costat on es troba la font de corrent, mentre que P2 indica el costat de càrrega.

P: Com provar un transformador de corrent?

R: La tensió de sortida d'un transformador de corrent (TC) es pot provar al camp mitjançant un multímetre digital amb un rang de milivolts AC (mVac). Aquesta prova és útil per confirmar que el TC funciona correctament i que el corrent circula pel conductor on està instal·lat el TC.

P: Per què es necessita TC?

R: Una tomografia computeritzada (TC) és un tipus de prova d'imatge. Una tomografia computada és una manera fàcil perquè el vostre metge vegi ossos, músculs, òrgans i altres estructures dins del vostre cos. També s'utilitza sovint per diagnosticar, tractar i controlar una varietat de condicions de salut.

P: Com es calcula la tensió del CT?

R: La tensió és una resposta de divisió senzilla, simplement dividiu un valor de relació PT 1:1 en la tensió de línia coneguda; Per exemple; 4160 / 120=34.66 o 35:1. Els transformadors de corrent no són necessàriament tan fàcils. Hi ha bàsicament quatre mètodes per determinar les relacions CT, un d'ells requereix que el circuit estigui desenergitzat.

P: Com comprovar la polaritat del CT?

R: Connectarem P1 a un subministrament positiu de la cèl·lula.
Connectarem P2 al subministrament negatiu de la cèl·lula.
Des de la caixa secundària, proporcionarem un subministrament positiu de 1S1 des del galvanòmetre.
Des de la caixa secundària, proporcionarem un subministrament negatiu de 1S2 des del galvanòmetre.

P: Com es calcula el transformador de corrent?

R: Si Ip és el corrent primari i Is és el corrent secundari, aleshores la relació del transformador de corrent (CTR) es calcula com: CTR=Ip / Is Aquesta relació us indica quant es redueix el corrent mentre passa per el transformador.

P: Quins són els dos propòsits principals dels transformadors de corrent?

P: Per què necessitem un transformador de corrent?

R: Els transformadors de corrent s'utilitzen àmpliament per mesurar el corrent i controlar el funcionament de la xarxa elèctrica. Juntament amb els cables de tensió, els TC de grau d'ingressos condueixen el comptador de watts-hora de la companyia elèctrica en molts subministraments comercials i industrials més grans.

P: Quin és l'ús més comú d'un transformador de corrent?

R: Els transformadors de corrent s'utilitzen bàsicament amb finalitats de mesura. Si no s'utilitza un transformador de corrent, s'han d'utilitzar aparells de mesura de gran mida i s'han de fabricar relés de protecció de mida més gran per mesurar valors de corrent elevats. Aquesta és una opció costosa i extremadament perillosa.

P: El CT augmenta la tensió?

R: Amb el conductor de potència que serveix com a bobinat d'una sola volta, les múltiples voltes del cable secundari al voltant del nucli toroidal d'un CT fan que funcioni com a transformador augmentador pel que fa a la tensió i com a transformador reductor pel que fa a al corrent.

P: Quin és el millor material per al nucli del transformador de corrent?

R: Els primers nuclis de transformadors utilitzaven ferro sòlid, però, mètodes desenvolupats al llarg dels anys per refinar el mineral de ferro cru en materials més permeables com l'acer al silici, que s'utilitza avui en dia per als dissenys del nucli del transformador a causa de la seva major permeabilitat.

Som fabricants i proveïdors professionals de transformadors de corrent a la Xina. Si vas a comprar un transformador de corrent d'alta qualitat a un preu competitiu, benvingut a obtenir una mostra gratuïta de la nostra fàbrica. A més, hi ha un servei personalitzat.
