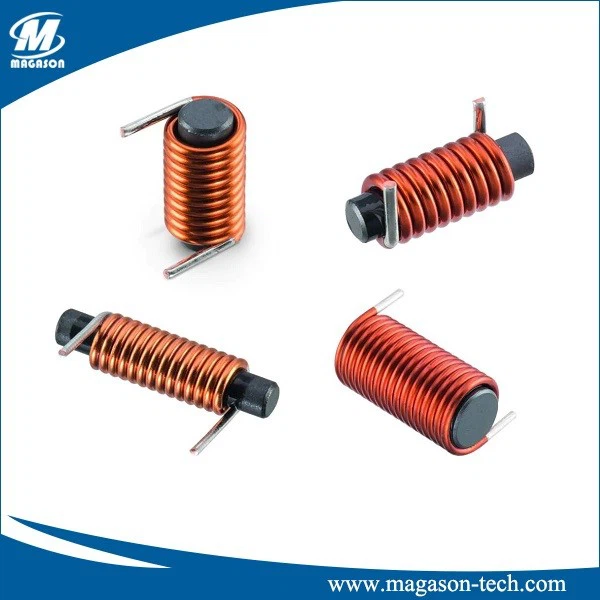

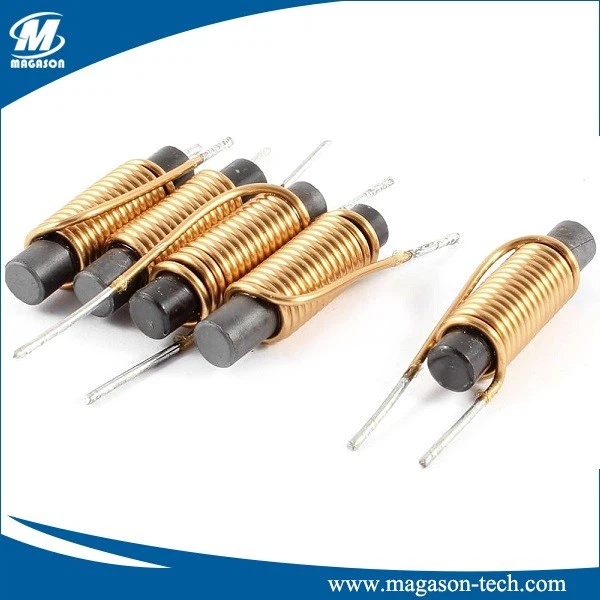

La bobina de nucli de ferrita s'utilitza per bloquejar la freqüència més alta mentre passa corrent continu (DC) i freqüències més baixes de corrent altern (CA) en un circuit elèctric. Un estrany sol consisteix en una bobina de filferro aïllat sovint enrotllat sobre un nucli magnètic, encara que alguns consisteixen en una "perla" en forma de rosquilla de material de ferrita enfilada a un cable. La impedància del choke augmenta amb la freqüència. La seva baixa resistència elèctrica passa tant CA com CC amb poca pèrdua de potència, però la seva reactància limita la quantitat de CA que passa.
Les bobines de nucli de ferrita tenen nombrosos avantatges a causa de la seva manca de nucli ferromagnètic. Els avantatges inclouen una alta linealitat, sense saturació del nucli i sense pèrdues de ferro a altes freqüències. La bobina del nucli de ferrita és fàcil de construir. No depèn del valor del corrent elèctric que transporta. Tanmateix, si no hi ha un nucli ferromagnètic, això limitaria el producte LI. Això fa que sigui més adequat per a l'aplicació en dispositius de baixa potència, com ara productes electrònics bàsics, dispositius informàtics, equips utilitzats per a la comunicació i altres béns de consum. Les bobines de nucli de ferrita són de gran mida i presenten factors baixos. Els inductors d'alt valor d'inductància no són possibles.
|
Part Número |
L u H |
Prova Freq MHz |
DCR mΩ Màx |
Irms Màx A |
Isat Màx A |
Dimensions | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| VARILLA0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| BARRO0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| BARRO{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| BARRO{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| VARILLA0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| BARRO0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| BARRO{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| BARRO{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| BARRO0425-120M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Característiques:
·Tamany compacte.
·Baixa pèrdua de nucli.
·Alta freqüència de funcionament
· Alta capacitat de corrent
·Baixa saturació del nucli
· Muntatge vertical
·Temperatura de funcionament:.30a+80 graus
APLICACIONS TÍPIQUES:
·Supressió de motors de corrent continu.
·Supressió de fonts d'alimentació/SAI en mode Switch.
·Filtre discret de supressió d'interferències d'alt rendiment.
·Indústria de l'automoció.
·Conversor de diners, LCD, ordinador portàtil, ordinador portàtil.
·Productes digitals, comunicació en xarxa, etc.
Aplicació:
el convertidor de diners, LCD, ordinador portàtil, portàtil, productes digitals,
Comunicació en xarxa, etc.
