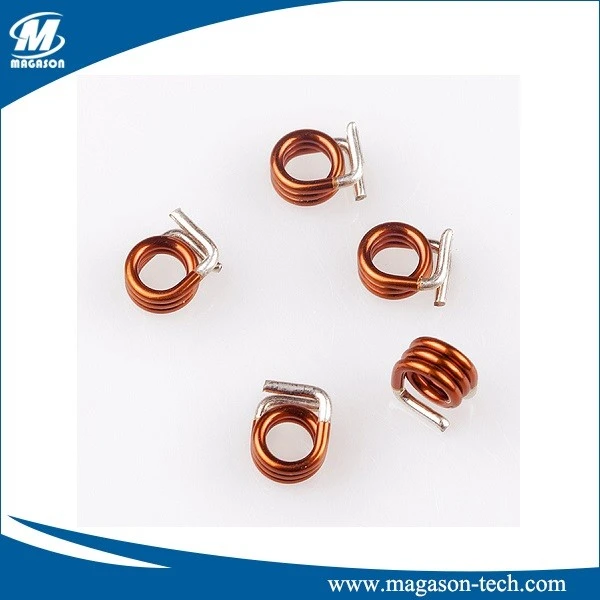

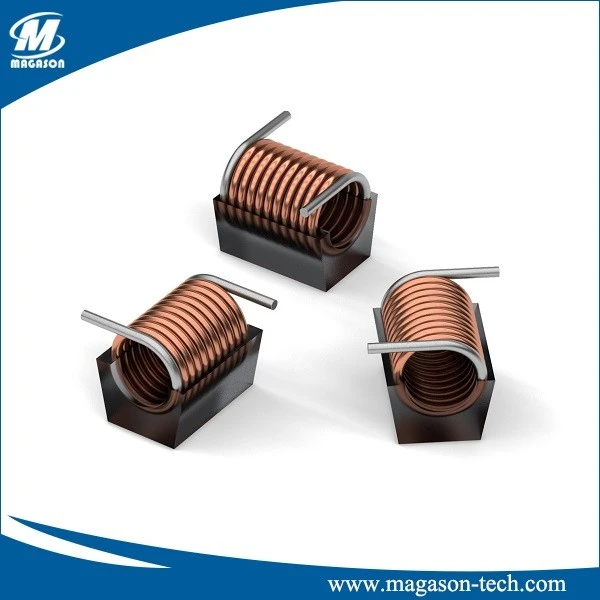

Un inductor amb bobina d'aire consisteix en una bobina enrotllada al voltant d'un nucli no magnètic, normalment aire, però també pot ser plàstic, ceràmica o un altre material no conductor. La inductància d'un inductor de bobina d'aire depèn del nombre de voltes de la bobina, del diàmetre del cable i de les dimensions físiques de la bobina. Les bobines es produeixen generalment amb filferro aïllat de material de coure amb extrems pelats i no pelats i extrems estanyats o nus. L'orientació de la cama de la bobina inclou orientacions radial, oposada, axial i altres orientacions especials.
Quan el corrent flueix per la bobina, es genera un camp magnètic al seu voltant, donant lloc a una autoinductància. A diferència dels components inductius amb nuclis ferromagnètics, l'inductor de bobina d'aire no experimenten saturació magnètica, el que els fa adequats per a aplicacions que impliquen senyals d'alta freqüència o on les pèrdues baixes són crucials.
Avantatges
1. Lliure de saturació.
El corrent a través d'un inductor bobinat d'aire no té cap impacte en la inductància de la bobina. En canvi, la inductància de les bobines amb nuclis ferromagnètics tendeix a assolir un pic amb intensitats de camp moderades abans de disminuir a zero a mesura que la saturació s'apropa.
2. Sense pèrdues de ferro.
L'inductor de bobina d'aire està lliure de les "pèrdues de ferro" que afecten els nuclis ferromagnètics. A mesura que augmenta la freqüència, els nuclis d'aire ofereixen un factor de qualitat més alt (o Q), una major eficiència, una major maneig de potència i menys distorsió.
3.Funcionament d'alta freqüència.
L'inductor de bobina d'aire es pot dissenyar per funcionar a freqüències tan altes com 1 Ghz.
L - inductància en microhenry
r - radi en polzades (mesurat des del centre del cable fins al centre de la bobina)
l: longitud de la bobina en polzades
N - el nombre de voltes
Aquests inductors d'aire funciona sobre la base que l'aire té una conductivitat elèctrica força mínima. Així, la inductància del nucli d'aire també és baixa, produint un camp magnètic feble. A causa de la petita generació de camp magnètic dels nuclis d'aire, aconsegueix un augment de corrent més ràpid alhora que s'evita la pèrdua de senyal. Aquesta pèrdua es produeix principalment sempre que un inductor genera altes intensitats de camp magnètic dins d'un circuit elèctric.
Aplicació:
- Els inductors de bobina d'aire s'utilitzen principalment per dissenyar bobines de sintonització de RF.
- És necessari per a diferents aplicacions com ara dispositius informàtics, dispositius electrònics, televisors, dispositius de comunicació, carregadors de mòbils i DVD.
- Els inductors de bobina d'aire també s'utilitzen en circuits amortiguadors, circuits de filtre i aplicacions basades en alta freqüència com receptors de televisió i ràdio.
- L'inductor de bobina d'aire té un paper clau en el disseny de bobines de sintonització de RF i IF.
- S'utilitza per assegurar una inductància pic més baixa, però també redueix les pèrdues d'energia associades als inductors de ferrita.
- Els inductors de bobina d'aire s'utilitzen en transmissors de ràdio per reduir les vibracions harmòniques quan els senyals electromagnètics viatgen a través d'ells.
- S'utilitza en altaveus estèreo d'alta fidelitat per garantir que es produeixi una distorsió del so mínima.
